Y(St)Y2Y EIB PE PER INTERRAMENTO
Cavi per sistemi di domotica, schermati con nastro Al/Pet, a ridotta emissione di alogeni e per interramento
|

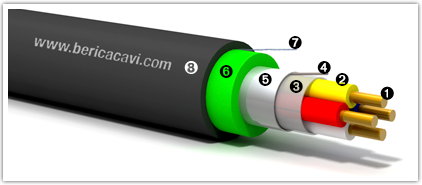

y2y.png) |
- Conduttore
- Isolante
- Separatore
- Drenaggio
- Schermatura
- Guaina 1
- Filo tagliaguaina
- Guaina 2
|
Fca
|
|
IMPIEGO:Adatto per la trasmissione di segnali e controlli per l'interconnessione di strumentazione e sistemi di controllo con trasmissione di segnali digitali e analogici in ambienti esterni.
POSA: Per installazione interrata fissa all'aperto, in presenza di ambienti umidi e temporanei di acqua. Possono essere installati su piattaforme, tubi, condutture e sistemi simili. Possibilità di posa insieme con cavi energia aventi marcatura sia 450/750 V, sia 0,6/1 kV, utilizzati per sistemi a tensione nominale verso terra (Uo) fino a 400 V.
|
| CARATTERISTICHE |
DESCRIZIONE |
NORME |
| Conduttori: |
rame rosso ricotto (classe 1) |
CEI EN 60228 (Tabella 9) |
| Isolante: |
compound PVC speciale |
CEI EN 50363 |
| Colori anime: |
1x2x Rosso-Nero , 2x2x Rosso - bianco - nero - giallo |
|
| Separatore: |
nastro Pet |
|
| Drenaggio: |
rame stagnato ricotto formazione 1x0,40 mm |
|
| Schermatura: |
nastro Al/Pet |
|
| Guaina 1: |
compound PVC speciale |
CEI EN 50363 |
| Colore della guaina 1: |
verde RAL 6018 |
|
| Filo tagliaguaina: |
si |
|
| Guaina 2: |
compound termoplastico PE LSZH |
CEI EN 50363 |
| Colore della guaina 2: |
nero RAL 9005 |
|
| Ridotta emissione di alogeni: |
(< 22%) |
CEI EN 50267-2-1 - IEC 60754-1 |
| Capacità cond. - cond.: |
< 100 pF/m a 10 kHz |
|
| Induttanza: |
< 0,85 µH/m a 10 kHz |
|
| Resistenza elettrica: |
relativamente alla sezione |
CEI EN 60228 (Tabella 9) |
| Tensione nominale Uo/U: |
300/300 V |
|
| Tensione massima: |
330 V |
|
| Tensione di prova: |
4000 V (conduttori+schermo-acqua) |
|
| Temperatura max d'esercizio: |
70 °C |
|
| Temperatura di corto circuito: |
160 °C |
|
| Temperatura min di posa: |
0 °C |
|
| Raggio di curvatura: |
Ø x 10 |
|
| Marcatura: |
BERICA CAVI S.P.A. ITALY Y(St)Y2Y EIB PE CEI UNEL 36762 C-4 (Uo=400 V) Fca CE Formazione - Anno/lotto - 00000m |
|
|
|
TIPO
N° anime x Ø
N° x mm |
Ø ESTERNO MEDIO
mm |
PESO MEDIO
kg/km |
CODICE |
| 1x2x0,80 |
6,6 |
48 |
B66F01C080PE |
| 2x2x0,80 |
7,4 |
68 |
B66F02C080PE |
|
