Li2YCYv (TP) PER ESTERNO
Cavi per trasmissione dati per applicazioni RS 485-RS 422, a coppie, schermati a treccia di rame stagnato, non propagante la fiamma , a ridotta emissione di alogeni e resistente ai raggi UV.
|
 |

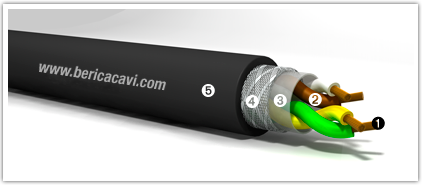

- Conduttore
- Isolante
- Separatore
- Schermatura
- Guaina
|
|
IMPIEGO: Adatti alla trasmissione di dati fino a 10 Mbit/sec ad esempio per interfaccie del tipo RS422 o RS485 dove è richiesta una maggiore protezione contro gli agenti atmosferici.
POSA: Per posa fissa all'interno e/o all'esterno in ambienti normali o umidi. Possono essere installati su passerelle, tubazioni, canalette e sistemi similari. Possibilità di posa insieme con cavi energia aventi marcatura sia 450/750 V sia 0,6/1 kV utilizzati per sistemi a tensione nominale verso terra (Uo) fina a 400 V (CEI UNEL 36762).
|
| CARATTERISTICHE | DESCRIZIONE | NORME |
|---|
| Conduttori: |
rame rosso ricotto (classe 5) |
CEI EN 60228 (Tabella 9) |
| Isolante: |
polietilene a bassa densità LPDE |
CEI EN 50290-2-23 |
| Colori anime: |
|
DIN 47100 |
| Separatore: |
nastro Pet |
|
| Schermatura: |
a treccia di rame stagnato ricotto |
|
| Guaina: |
PVC di qualità RZ |
CEI EN 50363 |
| Colore della guaina: |
nero RAL 9005 |
|
| Non propagante la fiamma: |
|
CEI EN 60332-1-2 |
| Ridotta emissione di alogeni: |
(< 22%) |
CEI EN 50267-2-1 - IEC 60754-1 |
| Resistente agli olii: |
|
CEI 20-34/0-1 |
| Resistente ai raggi UV: |
|
HD 605 |
| Capacità cond. - cond.: |
< 60 nF/km |
|
| Impedenza: |
100 ± 15 Ω |
|
| Resistenza elettrica: |
relativamente alla sezione |
CEI EN 60228 (Tabella 9) |
| Tensione di prova: |
2000 V |
|
| Temperatura max d'esercizio: |
70 °C |
|
| Temperatura di corto circuito: |
160 °C |
|
| Temperatura min di posa: |
0 °C |
|
| Raggio di curvatura: |
Ø x 8 |
|
| Twistatura massima standard (cavo 2x): |
≥ 10 spire/metro |
|
| Marcatura: |
BERICA CAVI S.P.A. ITALY Li2YCYv (TP) CEI EN 60332-1-2 CE Anno/Lotto - Formazione - 00000 m . |
|
|
|
TIPO
N° x mm2 | Ø ESTERNO MEDIO
mm | PESO MEDIO
kg/km | CODICE |
|---|
| 1x2x0,50 |
7,0 |
65,0 |
B0401C050 |
| 2x2x0,50 |
9,7 |
108,0 |
B0402C050 |
| 3x2x0,50 |
10,2 |
120,0 |
B0403C050 |
| 4x2x0,50 |
11,5 |
150,0 |
B0404C050 |
| 1x2x0,75 |
7,5 |
75,0 |
B0401C075 |
| 2x2x0,75 |
10,7 |
130,0
|
B0402C075 |
| 3x2x0,75 |
11,3 |
155,0 |
B0403C075 |
| 4x2x0,75 |
12,8 |
182,0 |
B0404C075 |
|
