UTP-FTP 4x2x24 AWG CAT. 5E BLU PER ESTERNO
Cavi per trasmissione dati, non propaganti la fiamma, a ridotta emissione di alogeni e resistenti ai raggi UV.
|
 |

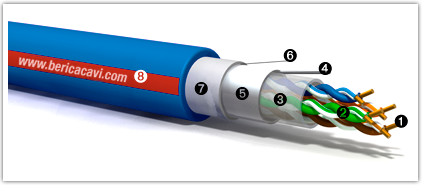

- Conduttore
- Isolante
- Separatore
- Drenaggio
- Schermatura
- Filo tagliaguina
- Guina interna
- Guaina esterna
|
 |
|
IMPIEGO: Impiegati per la trasmissione di dati fino a 100 MHz nei sistemi di cablaggio strutturato LAN (CEI EN 50173 classe D), dove è richiesta una maggiore protezione contro gli agenti atmosferici ed in particolare i raggi ultravioletti.
POSA: Per posa fissa sia all'interno che all'esterno. Possono essere installati su passerelle, tubazioni, canalette e sistemi similari. Possibilità di posa insieme con cavi energia aventi marcatura sia 450/750 V, sia 0,6/1 kV, utilizzati per sistemi a tensione nominale verso terra (Uo) fino a 400 V.
|
| CARATTERISTICHE |
DESCRIZIONE |
NORME |
| Conduttori: |
rame rosso ricotto (24AWG) |
|
| Isolante: |
polietilene a bassa densità LDPE |
|
| Colori anime: |
biancoblu/blu - biancoarancio/arancio - biancoverde/verde - biancomarrone/marrone |
|
| Separatore: |
nastro Pet |
|
| Drenaggio: |
rame stagnato ricotto |
|
| Schermatura: |
nastro Al/Pet |
|
| Filo tagliaguaina: |
Pet |
|
| Guaina interna: |
PVC |
|
| Guaina esterna: |
PVC di qualità Rz |
CEI EN 50363 |
| Colore della guaina: |
blu RAL 5015 con riga rossa RAL 3000 |
|
| Non propagante la fiamma: |
|
CEI EN 60332-1-2 |
| Ridotta emissione di alogeni: |
(< 22%) |
CEI EN 50267-2-1 - IEC 60754-1 |
| Resistente agli olii: |
|
CEI 20-34/0-1 |
| Resistente ai raggi UV: |
|
HD 605 |
| Resistenza elettrica: |
< 190 Ω/km (loop) |
CEI EN 50288-2-1/3-1 |
| Impedenza caratteristica: |
100 ± 5Ω a 100 MHz |
|
| Tensione di prova: |
700 Vac x 1 min. |
|
| Temperatura max d'esercizio: |
70 °C |
|
| Temperatura min. di posa: |
0 °C |
|
| Raggio di curvatura: |
Ø x 8 |
|
| Marcatura: |
BERICA CAVI S.P.A. ITALY UV RESISTANT Formazione - CEI UNEL 36762 C-4 (Uo = 400 V) 100 OHM CE - Anno/Lotto - 00000 m |
|
|
|
| |
Mhz |
4 |
10 |
16 |
20 |
31,25 |
62,5 |
100 |
| Attenuazione: |
dB/100 m |
4,0 |
6,3 |
8,0 |
9,0 |
11,4 |
16,5 |
21,3 |
| NEXT: |
dB/100 m |
56,3 |
50,3 |
47,2 |
45,8 |
42,9 |
38,4 |
35,3 |
| Return loss: |
dB/100 m |
23,0 |
25,0 |
25,0 |
25,0 |
23,6 |
21,5 |
20,1 |
|
|
| TIPO |
Ø ESTERNO MEDIO
mm |
PESO MEDIO
kg/km |
CODICE |
| UTP 4x2x24AWG |
7,0 |
61,0 |
B7604CA24BLU |
| FTP 4x2x24AWG |
8,1 |
71,5 |
B7504CA24BLU |
|
