450/750 V O.R.

Cavi per energia, segnalamento e comando a ridotta emissione di alogeni, oil resistant.

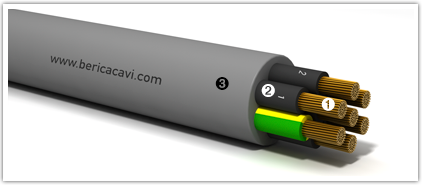

Conduttore
Isolante
Guaina

IMPIEGO: Adatti per trasporto di energia, segnalamento e comando nelle connessioni di apparecchiature industriali come quadri di comando e strumenti a bordo macchina dove non è richiesta la classificazione CPR EU 305/2011.

POSA: Per posa fissa all'interno, in ambienti normali o umidi e temporaneamente all'esterno.Non è ammessa la posa interrata.

CARATTERISTICHE	DESCRIZIONE	NORME
Conduttori:	rame rosso ricotto	CEI EN 60228 (Tabella 9)
Isolante:	PVC	CEI EN 50363
Colori anime:	(>5 anime neri numerati)(altre colorazioni su richiesta)	UNEL 00722
Guaina:	PVC	CEI EN 50363
Colore della guaina:	grigio RAL 7001
Non propagante la fiamma:		CEI EN 60332-1-2
Ridotta emissione di alogeni:	(< 22 %)	CEI EN 50267-2-1 - IEC 60754-1
Resistente agli olii:		IEC CEI EN 60811-404 CEI 20-34/0-1
Resistenza elettrica:		CEI EN 60228 (Tabella 9)
Tensione nominale Uo/U:	450/750 V
Tensione massima:	825 V
Tensione di prova:	2500 V
Temperatura max d'esercizio:	70 °C
Temperatura di corto circuito:	160 °C
Temperatura min di posa:	0 °C
Raggio di curvatura:	Ø x 6
Twistatura massima standard (cavo 2x):	≥ 10 spire/metro
Marcatura:	BERICA CAVI S.P.A. ITALY BERIFLEX 450/750 V OIL RES. CEI EN 60332-1-2 CE Formazione - Anno/Lotto- 00000 m

TIPO N° x mm²	Ø ESTERNO MEDIO mm	PESO MEDIO kg/km	CODICE
2X1	6,0	54	B0102100
3G1	6,3	65	B0103100
4G1	6,9	79	B0104100
5G1	7,5	93	B0105100
7G1	8,3	123	B0107100
10G1	10,4	172	B0110100
12G1	11,1	204	B0112100
14G1	11,7	231	B0114100
16G1	12,5	264	B0116100
19G1	13,1	303	B0119100
25G1	15,2	393	B0125100
2X1,5	6,8	71	B0102150
3G1,5	7,2	87	B0103150
4G1,5	7,8	106	B0104150
5G1,5	8,8	130	B0105150
7G1,5	9,7	172	B0107150
10G1,5	12,2	240	B0110150
12G1,5	12,8	278	B0112150
14G1,5	13,7	322	B0114150
16G1,5	14,4	360	B0116150
19G1,5	15,4	423	B0119150
25G1,5	17,8	548	B0125150
2X2,5	7,8	101	B0102250
3G2,5	8,3	125	B0103250
4G2,5	9,3	158	B0104250
5G2,5	10,3	193	B0105250
7G2,5	11,4	256	B0107250
10G2,5	14,3	359	B0110250
12G2,5	15,1	417	B0112250
14G2,5	16,1	483	B0114250
16G2,5	17,0	542	B0116250
19G2,5	17,9	601	B0119250
25G2,5	21,0	825	B0125250
2X4	10,4	173	B0102400
3G4	11,2	217	B0103400
4G4	12,2	266	B0104400
5G4	13,6	324	B0105400
2X6	11,8	233	B0102600
3G6	12,5	290	B0103600
4G6	13,9	365	B0104600
5G6	15,3	437	B0105600
