H07VVH6-F 450/750 V CEI EN 50214 IMQ

Cavi piatti per carriponte, paranchi e gru, per energia e per segnalamento e comando non propaganti la fiamma.

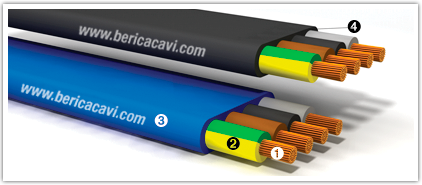

  1. Conduttore
  2. Isolante
  3. Guaina
  4. Filo distintivo

n. CA01.00507

IMPIEGO: Adatti per il trasporto di energia e alla trasmissione di segnali e comandi per carriponte paranchi e gru, in installazioni nelle quali la lunghezza libera sospesa non supera 35 metri e la velocità di spostamento non supera 1,6 m/s. Si dovrebbe aver cura di assicurare che niente possa impedire al cavo di muoversi liberamente durante l'utilizzo.

POSA: Per posa mobile all'interno dove la temperatura ambiente rimanga tra 0°C e 40°C. Si dovrebbe aver cura di svolgere il cavo in modo tale da evitare la torsione o l'attorcigliamento. Tipi di cavo per condizioni al di fuori di questi limiti sono oggetto di accordo tra acquirente e fornitore.
CARATTERISTICHEDESCRIZIONENORME
Conduttori: rame rosso ricotto cl.5 CEI EN 60228 (Tabella 9)
Isolante: PVC di qualità TI2 CEI EN 50363
Colori anime: CEI UNEL 00722 - HD 308
Filo distintivo: tipo H
Guaina: PVC di qualità TM2 CEI EN 50363
Colore della guaina: blu RAL 5015 o nero RAL 9005
Non propagante la fiamma: CEI EN 60332-1-2
Resistenza elettrica: relativamente alla sezione CEI EN 60228 (Tabella 9)
Tensione nominale Uo/U: 450/750 V
Tensione massima: 825 V
Tensione di prova: 2500 V
Temperatura max d'esercizio: 40 °C
Temperatura di corto circuito: 150 °C
Temperatura min di posa: 0 °C
Raggio di curvatura: spessore x 10
Lunghezza libera sospesa: < 35 m
Velocità di spostamento: < 1,6 m/s
Marcatura: BERICA CAVI S.P.A. ITALY H07VVH6-F - Formazione CEI EN 60332-1-2 CE IEMMEQU <HAR> Anno/Lotto - 00000 m

TIPO
N° x mm2		Ø ESTERNO MEDIO
mm		PESO MEDIO
kg/km		CODICE
4G1,5 15,60x5,20 146 B9304150
6G1,5 25,00x4,90 248 B9306150
8G1,5 29,20x5,20 274 B9308150
9G1,5 39,00x4,90 335 B9309150
12G1,5 43,00x5,20 495 B9312150
16G1,5 56,60x5,20 610 B9316150
20G1,5 79,20x4,90 770 B9320150
24G1,5 95,20x4,90 960 B9324150
4G2,5 18,80x5,85 204 B9304250
8G2,5 35,00x5,85 438 B9308250
12G2,5 51,40x5,85 693 B9312250
4G4 21,00x6,80 295 B9304400
4G6 24,00x7,60 412 B9304600
4G10 30,00x9,40 750 B93041000
4G16 35,60x10,60 1005 B93041600
4G25 43,70x12,70 1635 B93042500
4G35 48,50x13,90 2120 B93043500
4G50 63,00x18,60 2890 B93043500
