EMV 2XSLCY-J 0,6/1 kV 4x

Cavi per energia schermati a treccia di rame stagnato, non propaganti la fiamma e a ridotta emissione di alogeni (Inverter tipo Siemens).

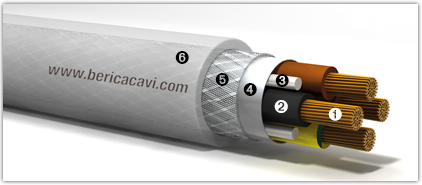

  1. Conduttore
  2. Isolante
  3. Tondino
  4. Schermatura
  5. Schermatura
  6. Guaina

IMPIEGO: Adatti per il trasporto di energia ed in particolare per l'alimentazione di motori elettrici comandati da inverter/converter tipo Siemens. La sezione maggiorata dello schermo serve a ridurre la trasmissione di disturbi elettromagnetici generati dal controllo del motore.

POSA: Per posa fissa all'interno e all'esterno in ambienti anche bagnati. Possono essere installati su strutture metalliche, su passerelle, tubazioni, canalette e sistemi similari. Ammessa la posa interrata indiretta.
CARATTERISTICHEDESCRIZIONENORME
Conduttori: rame rosso ricotto cl.5 CEI EN 60228 (Tabella 9)
Isolante: polietilene reticolato CEI EN 50363
Colori anime: CEI UNEL 00722 - HD 308
Riunitura: con tondini di PP/PVC per conferire rotondità al cavo
Schermatura: nastro Al/Pet con parte metallica verso l'esterno
Schermatura: a treccia di rame stagnato ricotto
Guaina: PVC di qualità TM2 CEI EN 50363
Colore della guaina: trasparente o nero RAL 9005
Non propagante la fiamma: CEI EN 60332-1-2
Ridotta emissione di alogeni: (< 22%) CEI EN 50267-2-1 - IEC 60754-1
Resistenza elettrica: relativamente alla sezione CEI EN 60228 (Tabella 9)
Portate di corrente: DIN VDE 0289-4
Tensione nominale Uo/U: 0,6/1 kV
Tensione massima: 1,2 kV (convertitori di frequenza max 690 V)
Tensione di prova: 4 kV
Temperatura max d'esercizio: 90 °C
Temperatura di corto circuito: 250 °C
Temperatura min di posa: 0 °C
Raggio di curvatura: Ø x 8
Marcatura: BERICA CAVI S.P.A. ITALY EMV 2XSLCY-J 0,6/1 kV Formazione CE - Anno/Lotto - 00000 m

TIPO
N° x mm2		Ø ESTERNO MEDIO
mm		PESO MEDIO
kg/km		CODICE
4x1,5 10,4 153,0 B5704150
4x2,5 11,8 213,0 B5704250
4x4 13,7 315,0 B5704400
4x6 15,2 398,0 B5704600
4x10 18,4 650,0 B57041000
4x16 20,9 930,0 B57041600

4x25

 25,5 1315,0 B57042500
4x35 28,8 1940,0 B57043500
4x50 33,1 2560,0 B57045000
4x70 38,6 3580,0 B57047000
4x95 43,6 4610,0 B57049500
4x120 49,8 5675,0 B570412000
4x150 55,0 7530,0 B570415000
4x185 62,4 9840,0 B570418500
