FTG10OM1 0,6/1 kV (PH90/120) CEI 20-45 IMQ

Cavi per energia, segnalamento e comando, resistenti al fuoco, non propaganti l'incendio, senza alogeni.

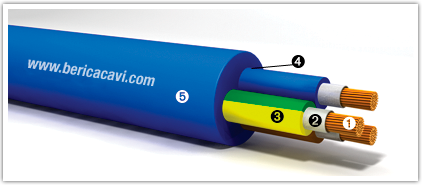

  1. Conduttore
  2. Barriera alla fiamma
  3. Isolante
  4. Filo distintivo
  5. Guaina

n. CA01.00357

IMPIEGO: Adatti al trasporto di energia e alla trasmissione di segnali e comandi per impianti elettrici quando è richiesta la massima sicurezza nei confronti dell'incendio, quali luci di emergenza e di allarme, rivelazione automatica dell'incendio, dispositivi di spegnimento incendio, apertura porte automatiche, sistemi di aerazione e di condizionamento, sistemi telefonici di emergenza.

POSA: Per posa fissa all'interno e all'esterno in ambienti anche bagnati. Possono essere installati su murature e strutture metalliche, su passerelle, tubazioni, canalette e sistemi similari. Ammessa la posa interrata diretta o indiretta.

VARIANTI: Schermatura in rame rosso ricotto o rame stagnato ricotto. Armatura di protezione metallica a fili, a nastri, a treccia di fili d'acciaio zincato.
CARATTERISTICHEDESCRIZIONENORME
Conduttori: rame rosso ricotto cl.5 CEI EN 60228 (Tabella 9)
Barriera alla fiamma: nastro di vetro-mica spessore > 0,10 mm
Isolante: mescola LSZH di qualità G10 CEI EN 50363
Colori anime: CEI UNEL 00722 - HD 308
Filo distintivo: tipo C
Guaina: mescola LSZH di qualità M1 CEI EN 50363
Colore della guaina: blu RAL 5015
Non propagante l'incendio: CEI EN 60332-3-24
Non propagante la fiamma: CEI EN 60332-1-2
Senza alogeni: (< 0,5 mg/g - 0,5%) CEI EN 50267-2-1/2 - IEC 60754-1/2
Ridotta emissione di gas tossici: (indice di tossicità < 2%) CEI 20-37/4-0
Ridotta emissione di fumi: (trasmittanza > 60%) CEI EN 61034-2
Resistente al fuoco: durata 90 min. alla temperatura di 830 °C. (- 0 ÷ + 40 °C) CEI EN 50200 per Ø ≤ 20 mm
Resistente al fuoco: durata 120 min. alla temperatura di 830 °C.( - 0 ÷ + 40 °C) CEI EN 50362 per Ø > 20 mm
Resistenza elettrica: relativamente alla sezione CEI EN 60228 (Tabella 9)
Portate di corrente: CEI UNEL 35024/1 - CEI UNEL 35026
Tensione nominale Uo/U: 0,6/1 kV
Tensione massima: 1,2 kV
Tensione di prova: 4 kV
Temperatura max d'esercizio: 90 °C
Temperatura di corto circuito: 250 °C
Temperatura min di posa: 0 °C
Raggio di curvatura: Ø x 14
Twistatura massima standard (cavo 2x): ≥ 10 spire/metro
Marcatura per Ø ≤ 20 mm: BERICA CAVI S.P.A. ITALY FTG10OM1 0,6/1 kV CEI 20-22 III cat. C CEI 20-45 PH(90) CE IEMMEQU Anno/Lotto Formazione 00000 m
Marcatura per Ø > 20 mm: BERICA CAVI S.P.A. ITALY FTG10OM1 0,6/1 kV CEI 20-22 III cat. C CEI 20-45 F2 CE IEMMEQU Anno/Lotto Formazione 00000 m
TIPO
N° x mm2		Ø ESTERNO MEDIO
mm		PESO MEDIO
kg/km		CODICE
1x1,5 7,0 68 B7901150IMQ
2x1,5 12,2 191 B7902150IMQ
3G1,5 12,8 217 B7903150IMQ
4G1,5 13,9 243 B7904150IMQ
5G1,5 15,1 298 B7905150IMQ
1x2,5 7,5 78 B7901250IMQ
2x2,5 13,0 224 B7902250IMQ
3G2,5 13,9 264 B7903250IMQ
4G2,5 14,9 310 B7904250IMQ
5G2,5 16,3 370 B7905250IMQ
1x4 8,0 96 B7901400IMQ
2x4 14,0 274 B7902400IMQ
3G4 15,0 327 B7903400IMQ
4G4 16,1 380 B7904400IMQ
5G4 17,6 477 B7905400IMQ
1x6 8,6 121 B7901600IMQ
2x6 15,2 342 B7902600IMQ
3G6 16,1 412 B7903600IMQ
4G6 17,6 489 B7904600IMQ
5G6 19,3 612 B7905600IMQ
1x10 9,9 182 B79011000IMQ
2x10 17,8 496 B79021000IMQ
3G10 18,9 614 B79031000IMQ
4G10 20,7 756 B79041000IMQ
5G10 22,8 935 B79051000IMQ
1x16 11,0 246 B79011600IMQ
2x16 20,0 673 B79021600IMQ
3G16 21,2 819 B79031600IMQ
4G16 23,4 1021 B79041600IMQ
5G16 25,7 1267 B79051600IMQ
1x25 12,8 353 B79012500IMQ
2x25 23,6 900 B79022500IMQ
3G25 25,1 1206 B79032500IMQ
4G25 27,7 1481 B79042500IMQ
5G25 31,0 1868 B79052500IMQ
1x35 13,5 457 B79013500IMQ
1x50 15,5 650 B79015000IMQ
1x70 17,5 806 B79017000IMQ
1x95 20,1 1062 B79019500IMQ
1x120 22,6 1342 B790112000IMQ
1x150 24,9 1690 B790115000IMQ
1x185 27,7 1930 B790118500IMQ
1x240 29,1 2500 B790124000IMQ
7G1,5 14,2 315 B7907150
10G1,5 17,9 420 B7910150
12G1,5 18,9 492 B7912150
16G1,5 21,1 596 B7916150
19G1,5 22,3 693 B7919150
24G1,5 25,6 880 B7924150
36G1,5 30,5 1230 B7936150
7G2,5 15,8 412 B7907250
10G2,5 19,9 560 B7910250
12G2,5 21,1 650 B7912250
16G2,5 23,6 820 B7916250
19G2,5 25,0 930 B7919250
24G2,5 28,8 1180 B7924250
36G2,5 34,2 1810 B7936250
