MULTICORE FLEX SCREENED 450/750V
FR2OHR 450/750V

Cavi per sistemi di sicurezza , telefonici e di rivelazione d'incendio,schermati, non propaganti la fiamma e a ridotta emissione di alogeni.

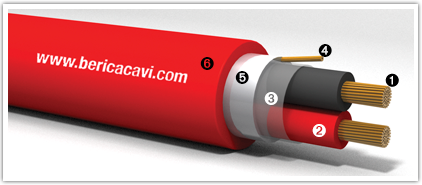

  1. Conduttore
  2. Isolante
  3. Separatore
  4. Drenaggio
  5. Schermatura
  6. Guaina

Eca

IMPIEGO: Utilizzati per i collegamenti nei sistemi antintrusione, nei sistemi di rivelazione d' incendio e nei sistemi telefonici. Installazioni non previste dalle classi superiori e dove non esiste rischio di incendio e pericolo per persone e/o cose (Rischio basso posa singola).

POSA: Per posa fissa all'interno in ambieni normali o umidi e temporaneamente all'esterno. Possono essere installati su passerelle, tubazioni, canalette, e sistemi similari. Non è ammessa la posa interrata.
CARATTERISTICHEDESCRIZIONENORME
Conduttori: rame rosso ricotto cl. 5 CEI EN 60228 (Tabella 9)
Isolante: PVC di qualità R2 CEI 20-11
Colori anime: 2x: Rosso-Nero CEI UNEL 00722 > 1mmq
DIN 47100 < 1mmq
Separatore: nastro Pet
Drenaggio: rame rosso ricotto formazione 7x
Schermatura: nastro Al/Pet
Guaina: PVC CEI 20-11
Colore della guaina: rosso RAL 3000
Ridotta emissione di alogeni:: (< 22%) CEI EN 60754-1
Tensione nominale Uo/U: 450/750 V
Tensione di prova: 2500 V
Temperatura max d'esercizio: 70 °C
Temperatura min d'esercizio: -15 °C (Per posa fissa)
Temperatura di corto circuito: 160 ° C
Temperatura min di posa: 0 °C
Raggio di curvatura: Ø x 8
Carico a trazione massimo: 50 N/mmq
REGOLAMENTO (UE) 305/2011
Sistema AVCP : 3 EN 50575:2014 + A1:2016
Classificazione : Eca UNI EN 13501-6
Eca : Non propagazione della fiamma ( H ≤ 425 mm) EN 60332-1-2
Marcatura : BERICA CAVI S.P.A. ITALY MULTICORE FLEX SCR 450/750V Eca CE, Formazione , Anno/Lotto
TIPO

N° x mm2		Ø ESTERNO MEDIO
mm		PESO MEDIO
kg/km		CODICE
2x 0,504,9035B38E02050S
3x0,505,1442B38E03050S
4x0,505,5651B38E04050S
5x0,506,1261B38E05050S
2x0,755,5045B38E02075S
3x0,755,8055B38E03075S
4x0,756,3066B38E04075S
5x0,756,7377B38E05075S
2x15,9053B38E02100S
3x16,2266B38E03100S
4x16,6678B38E04100S
5x17,2793B38E05100S
2x1,56,7069B38E02150S
3x1,57,1086B38E03150S
4x1,58,10114B38E04150S
2x2,58,20104B38E02250S
3x2,58,60131B38E03250S
4x2,59,50167B38E04250S
